Мансардные окна

Окна мансардные

Как выбирать мансардные окна. Чем они отличаются от обычных. Конструкция мансардного окна. Защита от внешней среды. Фурнитура.



Хоть мансардные окна и были изобретены еще в 1947 году, в нашей стране они появились не так давно и встречаются в ассортименте немногих украинских фирм.


 История мансардных окон

Идею оборудовать чердаки под жилье — дешевое и доступное для студентов, художников, артистов и других небогатых горожан — предложил еще в XVII в. французский архитектор Франсуа Мансар. Так родилось название «мансарда». Правда, в первое время она была темным и душным помещением с невысоким потолком и скошенными глухими стенами. Снова о мансардах вспомнили в Дании во время Второй мировой войны в связи с катастрофической нехваткой жилья, вызванной большим притоком беженцев. Чтобы мансарды все-таки стали нормальными жилыми помещениями, датский инженер Виллум Канн Рассмунсен в 1947 году предложил врезать окно непосредственно в наклонный скат крыши. Так он разработал первую конструкцию мансардного окна. Новорожденное окно, хоть и было лишено современного технического совершенства, органично вписывалось в облик здания, не требовало при установке серьезных изменений в конструкции кровли и давало много естественного света и чистого воздуха.

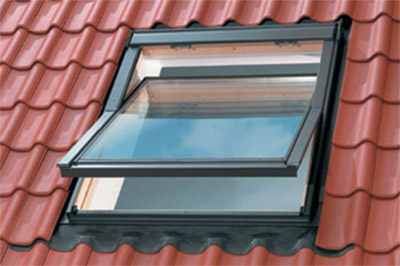

Мансардные окнаМансардные окна хитры тем, что устанавливаются в кровле, которая находится под углом 45-70° к полу. Такие окна имеют много преимуществ: они сохраняют тепло, дают на 40-50% больше света, чем привычные фасадные окна, гармонично вписываются в кровлю и служат ее украшением. В то же время мансардное окно, являясь частью крыши, максимально открыто воздействию атмосферы. Поэтому особое внимание стоит уделить изоляции, герметичности соединения с кровельным покрытием и защите от внешнего воздействия.

При кажущейся простоте, мансардное окно — очень наукоемкое и высокотехнологичное изделие. И другим оно быть не может. Расположенное в скате крыши, да еще под малым углом наклона, мансардное окно подвергается более жесткому воздействию внешних факторов, чем привычное вертикальное. На него воздействуют не только ветер, солнечное излучение (ультрафиолет), тепло и холод — по его поверхности иногда бежит просто поток воды, на нем лежит слой снега и льда. И в этих условиях рама мансардного окна должна сохранять достаточные теплофизические характеристики, герметичность, жесткость и точность размеров при условии многократного открывания в течение всего периода эксплуатации.

В конструкции мансардного окна нет менее или более важных компонентов: требования одинаково высоки и к раме, и к фурнитуре, и к стеклопакету. Некоторые компромиссы, допускаемые порой при проектировании обычных окон для удешевления и упрощения конструкции, в данном случае абсолютно недопустимы.

Мансардные окнаМатериал рамы, расположенного под небольшим углом наклона окна, подвергается жестким воздействиям внешней среды. При этом ее прочность и точное соответствие размерам в течение всех лет эксплуатации — обязательное условие. Многократное открывание не должно отражаться на герметичности притвора — у воды куда больше шансов просочиться внутрь через наклонно расположенное окно, чем через вертикальное. Рама должна обеспечивать отличные теплофизические характеристики: вопрос сохранения тепла для мансард так же актуален, как и для помещений с капитальными стенами.

В наибольшей степени всему комплексу этих требований соответствует высококачественный клееный брус из древесины хвойных пород. Безупречен такой материал и с экологической, и с эстетической точек зрения: натуральная древесина прекрасно вписывается в интерьер любого стиля. Высокие эксплуатационные характеристики и долговечность достигаются комплексом специальных технологий: материал подвергается вакуумной сушке, склеивается в несколько слоев (для предотвращения коробления) и после пропитки антисептиком покрывается несколькими слоями специального лака. В некоторых случаях (по требованиям дизайна или для помещений с повышенной влажностью) предпочтительнее пластик, поэтому производители предлагают и окна из усиленного металлом высококачественного многокамерного ПВХ-профиля.

Мансардные окна бывают двух типов – вертикальные, устанавливаемые на скатах крыши в выступающих коробках, и наклонные, монтируемые непосредственно в плоскости кровли. С практической точки зрения вертикальные окна не очень удобны, поскольку создают в помещении слишком затененные участки. А вот благодаря наклонным окнам, мансарда освещается более равномерно и к тому же значительно лучше. Тем не менее, в мансарде могут одновременно присутствовать и вертикальные, и наклонные окна. Нужно лишь грамотно их разместить, правильно рассчитав уровень освещенности помещения.


Мансардные окна


Рекомендации при выборе окон для мансард

  • Общая длина вертикальных окон рассчитывается для каждой отдельной поверхности крыши и не должна превышать половину длины ее поверхности.
  • Поскольку мансардные окна можно расматривать как составную часть поверхности крыши, то количество мансардных окон, их общая ширина и размещение на крыше неограничены.
  • При устройстве мансардных этажей на зданиях исторической застройки рекомендуется применять наклонные мансардные окна, чтобы не нарушать гармонию здания.
  • Для жилых комнат соотношение остекленной поверхности окон к площади пола (так называемый световой коэффициент) должно быть 1:10, а еще лучше — 1:8.
  • Порой оконные проемы размещают один над другим либо друг возле друга, – тогда всю мансарду как бы пронизывают лучи солнца, особенно утром и вечером.
  • Желательно, чтобы окна, установленные по вертикали, имели одинаковую ширину, а те, что размещены по горизонтали, — одинаковую высоту.
  • Размер окна зависит от степени уклона крыши: чем меньше уклон, тем длиннее должно быть окно.
  • Высоко расположенное окно ограничит поле обзора и создаст ощущение «закупоренного», а не открытого пространства. Однако сама идея «высокого» света не лишена рационального зерна. Если поместить второй ряд окон у самого конька высокой крыши, это создаст ощущение дополнительного пространства ипридаст мансардному помещению особую легкость.
  • Откосы мансардных окон ни в коем случае не должны быть параллельны друг другу — это сильно повредит освещенности. Нижний откос должен быть строго вертикальным, а верхний — проходить горизонтально полу, образуя со стеклом угол гораздо больше прямого.
  • Батарея, расположенная прямо под окном — не дань традиционному мышлению, а инженерная необходимость. Правильно установленная батарея предовратит конденсацию, обеспечив омывание стекла потоком теплого воздуха.

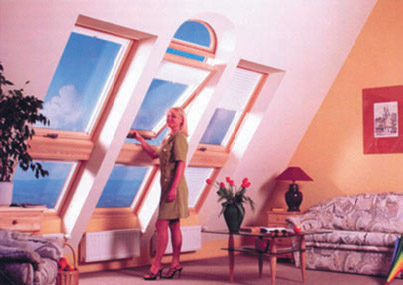

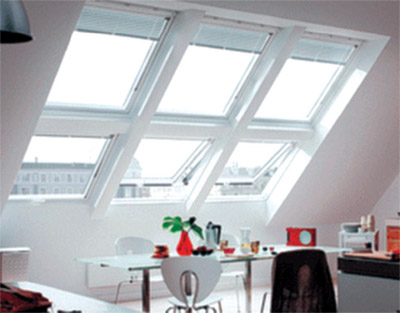

  • При горизонтальном «спаривании» окон в комбинированную систему их высота должна быть одинаковой, а вот ширина может быть разной. При «спаривании» по вертикали ширина окон, наоборот, должна быть одинаковой, а высота — разной.
  • Подоконник целесообразно расположить на некотором расстоянии от стен, чтобы оставался воздушный зазор (некоторые производители рекомендуют не сплошной подоконник, а с перфорационными отверстиями), предусматривая возможность полного осевого поворота оконной рамы.
  • Обязательно посоветуйтесь со специалистами по мансардным окнам — они нарисуют вам схему освещенности вашего помещения и помогут определиться с оптимальной расстановкой окон.

Мансардные окна


Виды открывания мансардных окон

Мансардное окно может открываться сверху или снизу. Самые первые, появившиеся полвека назад, мансардные окна были оборудованы именно нижней ручкой. Это требовало достаточно большого свободного пространства под окном: чтобы открыть его, требовалось приложить серьезное усилие, и сделать это без удобной точки опоры под окном было чрезвычайно сложно.

Сейчас система открывания мансардных окон зависит от подвеса створки к коробке.

Наиболее распространенным является подвес по средней оси, вокруг которой и поворачивается окно при открывании. Ручка может быть расположена снизу или сверху, в зависимости от высоты размещения окна.

Кроме того, бывают конструкции с комбинированным открыванием, в этом случае окно может также открываться наружу снизу вверх при помощи ручки, расположенной в нижней части окна.

Система открывания предназначена и для проветривания помещения. Она позволяет фиксировать окно в нескольких положениях. А для обеспечения естественной вентиляции при полностью закрытом окне в коробку оконного блока встроено специальное вентиляционное приспособление. Кстати, бывают «умные окна» с дистанционным управлением или датчиками дождя, которые после того, как «осознают», что идет дождь, сами закрываются.


Мансардные окна


Защитный фактор

Современные мансардные окна — это сложная инженерная система с продуманной защитой от воздействий внешней среды.

От солнца, как правило, защищаются при помощи жалюзи и штор, или же, устанавливая особые стеклопакеты. Светоотражающий стеклопакет позволяет создавать эффект зеркального остекления мансарды, задерживая вредный ультрафиолет.

Мансардные окнаПо желанию заказчика мансардные окна оснащаются стеклопакетом из закаленного стекла, механическая прочность которого (в 5-6 раз больше, чем простого стекла) позволяет не только надежно справляться со значительной снеговой нагрузкой, внезапным ударом от падения предметов, но и выдерживать вес взрослого человека — неоценимое качество безопасности при ведении кровельных работ. Если повреждение стеклопакета все-таки произошло (стекло есть стекло), то закаленное стекло разобьется на множество мелких неострых осколков, что совершенно не опасно для человека. Наряду с механической прочностью и безопасностью важной характеристикой используемого стеклопакета являются его теплозащитные свойства. Самая замечательная конструкция рамы и фурнитуры не будет эффективной при установке некачественного стеклопакета. Недостаточное сопротивление теплопередаче не только существенно увеличит затраты на отопление помещения, но и станет причиной запотевания и даже промерзания окна в холодное время года. Поэтому специалисты рекомендуют комплектовать окно газонаполненным (аргон, криптон, ксенон) стеклопакетом с теплозащитным низкоэмиссионным стеклом. Конечно, если применение закаленного или ламинированного стекла можно считать целесообразным в любых случаях, то сэкономить (несколько десятков долларов) на теплозащитных свойствах конструкции, в принципе, возможно, но в том и только в том случае, если окно предполагается смонтировать в кровле мансарды сезонного летнего дачного домика. Во всех других случаях — коттеджа для круглогодичного проживания, городских зданиях — покупка окна с повышенными теплофизическими характеристиками необходима и с экономической, и с «комфортно-эстетической» точек зрения.

Если здание расположено на оживленной улице, необходим стеклопакет с повышенной шумозащитой, которая достигается путем применения наружного стекла большей толщины и газонаполнителя.

Выбирая комплектацию и необходимые опции мансардного окна, важно поставить преграду летней жаре. Системы солнцезащиты могут быть интегрированы в конструкцию окна как изнутри — в виде жалюзи и рулонных шторок из различных материалов, так и снаружи — в виде дистанционно управляемых рольставней.

Для установки рамы в кровлю используют специальную сборную конструкцию, предназначенную для герметичного соединения мансардного окна с кровельным материалом, — так называемый оклад. Он играет едва ли не главную роль в герметизации окна, поскольку является системой водоотвода. Именно поэтому основное требование к окладам — максимальная приспособленность к используемому типу кровельного материала. Задача решается с помощью профилей специальной конструкции, уплотнений, располагающихся в верхней части и по бокам окна, и свинцового фартука внизу (выводит воду с оклада на кровлю). Производятся оклады из того же материала, что и накладки рамы — из алюминия. Для медных крыш разработаны специальные медные оклады. На крыше оклад практически не заметен, поскольку его верхние и боковые стороны частично скрыты кровельным материалом.

В помещениях с повышенным уровнем влажности (ванная комната или кухня) каркас оконной коробки и рамы из древесины может быть покрыт полиуретановым покрытием.

Различные модели мансардных окон имеют от одной до четырех точек запирания, что существенно повышает безопасность помещений в комбинации с противовзломными стеклопакетами.

Дополнительные принадлежности мансардных окон

Мансардные окнаЕсли окна выходят на солнечную сторону, лучше использовать затемняющие шторы с внешним теплоотражающим покрытием. Затемняющие шторы — необходимый аксессуар мансардных спален, детских и домашних кинотеатров. Жалюзи подойдут для рабочего кабинета или библиотеки.

  • Жалюзи позволяют полностью контролировать количество и направление солнечного света, проникающего в помещение. С внешней стороны жалюзи имеют термоотражающее покрытие, с помощью которого можно сохранять тепло зимой и уменьшать его поступление летом. Чтобы солнце не нагревало комнату, жалюзи поворачивают термоотражающим покрытием наружу, а для сохранения тепла — во внутрь помещения. (Последние данные по светотехническим характеристикам жалюзи содержатся в №3-2007 журнала «Окна. ДвериВитражи»)
  • Шторы создают атмосферу уюта и реглируют доступ света в комнату.
  • Маркизет – одно из самых эффективных средств защиты от жаркого солнца. Он уменьшает количество тепла на 65%, рассеивая солнечные лучи прежде, чем они попадут на окно. При этом материал из мелкой сетки остается прозрачным для взгляда и совершенно не ухудшает вид, открывающийся из окна. Маркизет крепится на окно снаружи, но легко управляется изнутри. В нерабочем состоянии маркизет свернут и заправлен под верхнюю накладку окна. На одном окне можно одновременно укрепить и маркизет, и внутреннюю шторку или жалюзи.
  • Шнур, стержень и система дистанционного открывания используются для управления окнами, расположенными на большой высоте.
  • Противодымная и противодождевая автоматика. Работой устройства управляет центральный процессор противодымной системы, который одновременно может принимать сигналы и от других управляющих систем.

Мансардные окна могут устанавливаться на обрешетку или крепиться к стропильной конструкции. Выбирая способ установки, необходимо помнить, что неправильный монтаж может привести к «прерыванию» подкровельной вентиляции и, как следствие, выпадению конденсата в утеплителе и его намоканию.

В инструкциях по установке, разработанных производителями мансардных окон, четко оговариваются все необходимые мероприятия для обеспечения нормальной работы конструкции в процессе эксплуатации (например, рекомендуется оставлять зазор между коробкой и стропилами для установки утеплителя). Разработанная фурнитура позволяет после установки окна и усадки строительных конструкций регулировать створки относительно коробки, что обеспечивает равномерное прижатие резиновых уплотнителей без демонтажа окна.

Фурнитура для мансардных окон

Для мансардных окон применяется специальная фурнитура, коренным образом отличающаяся от фурнитуры для обычных окон. Ее конструкция у каждой фирмы своя, считается ноу-хау производителя и широко не афишируется. В самом простом случае имеются в виду ручка и управляемый ею замок, фиксирующий раму в одной точке, а также встроенные задвижки и, конечно же, фрикционные петли. В наиболее сложном случае имеется в виду фурнитура — целая запирающая система.

Наибольшее распространение получила встроенная центральноосевая система открывания с многофункциональной ручкой, расположенной в нижней или верхней частях рамы. С ее помощью можно отпирать и запирать раму, а также фиксировать створку в любом нужном положении. Для мытья снаружи окно может быть развернуто на больший, чем при обычном проветривании угол, что обеспечивает легкость его обслуживания. Вместе с тем, некоторые производители начали предлагать конструкции с иным расположением поворотной оси — на 2/3 высоты створки или осью поворота в верхней части окна. Такие модели дают возможность наслаждаться панорамой за окном практически как обычные вертикальные окна. Безопасность и надежность фиксации створки в открытом положении обеспечивает наличие газовых амортизаторов — даже сильный ветер не заставит окно внезапно захлопнуться или разбиться. Для решения специальных задач, где превалирует функциональность, производители предлагают соответствующие решения — специальное окно с открыванием в сторону для удобного выхода на крышу. Такая конструкция сочетает в себе свойства люка и светопрозрачного зенитного фонаря.

Совсем не лишней является и система автоматического открывания с дистанционным управлением: она очень удобна как в мансардах с большим числом окон, так и в тех случаях, когда по каким-либо причинам окно установлено в труднодоступном месте. В силу конструктивных особенностей мансардное окно ограничено в размерах — как правило, его площадь не превышает 1,4 м2, однако, если конструкция кровли позволяет, то из нескольких готовых, смонтированных вместе элементов, можно выполнитьостекление достаточно большой площади. Спектр предлагаемых каждым производителем вариантов и дополнительных опций очень широк. И делать выбор из этого многообразия необходимо, прислушиваясь к советам специалистов.


Мансардные окна
